Případové studie

Mizející inkoustové značení jako bolavé místo společnosti Wavin

Společnost Wavin ve Švédsku vyrábí polyethylenové trubky a její koncový zákazník požadoval trvalé označení sledovatelnosti. Dříve trubky označovali inkoustovým potiskem, ale protože polyethylen je poměrně kluzký materiál, inkoustové potisky z trubek při manipulaci snadno mizely. Společnost Cajo poskytla integrovatelné laserové řešení značení Cajo Vega for Cables™ pro značení trubek za chodu a s trvalým a trvalým značením.

Wavin je nizozemský výrobce plastových trubek, zejména pro odvodnění a zásobování vodou. Její švédská jednotka vyrábí trubky z PE 80 (polyethylenu) a koncový zákazník požaduje trvalé značení trubek, kterého nebylo možné dosáhnout předchozí metodou značení inkoustovým tiskem. Polyethylen je poměrně kluzký materiál a inkoustový tisk na PE nebyl trvanlivý. Při manipulaci se mohl setřít. V případě ztráty značení nebyla možnost sledovat a ověřit původ trubek, což je vždy riziko, ani nesplňovalo dnešní požadavky.

Řešením, které nahradilo inkoustové systémy, je 20W vláknový laserový systém Cajo Vega for Cables™, integrovaný do výrobní linky společnosti Wavin, takže značení lze provádět za chodu, aniž by se přerušila rychlost výroby trubek. Navzdory názvu není systém určen výhradně pro značení kabelů, ale lze jej upravit i pro značení trubek a trubek o průměru větším než 30 mm, kdy jsou válce na trubky instalovány mimo systém. Průměr trubek Wavin se pohybuje mezi 15-60 mm a značení obsahuje přímku, datum a logo společnosti. Jako samostatný systém na klíč s ochranným krytem nevyžaduje Cajo Vega for Cables žádný další kryt pro laserový paprsek.

„Laserové řešení je spolehlivější a trubice se mnohem méně vyřazují, protože na nich již nejsou skvrny od inkoustu. Text je viditelnější a ve srovnání s předchozími systémy (inkoustovými) je potřeba mnohem méně údržby. Nemáme na stroji žádný čas nečinnosti.“

Anders Lundgren, TPM v oblasti kvality životního prostředí

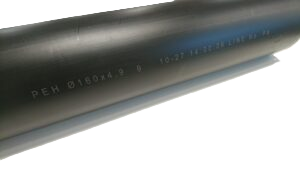

Příklad laserem značené PE trubky

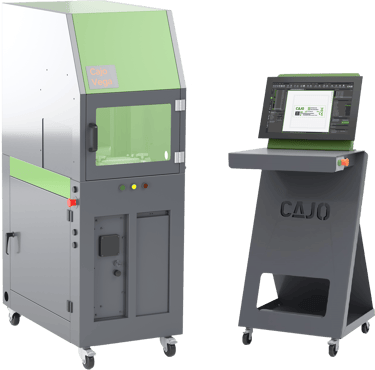

Cajo Vega for Cables

Společnost Cajo navrhla ve spolupráci s PKC Group speciální řešení pro značení kabelových svazků

Skupina PKC je součástí skupiny Samvardhana Motherson Group, jedné z největších světových automobilových společností na světě. Pro své zákazníky (kromě navrhování a výroby) upravuje kabelové svazky na míru, což zahrnuje i značení vodičů. Dříve se na označování používaly dvě různé metody: CO2 laserem a smršťovacími trubičkami. To způsobovalo řadu dalších ručních pracovních fází, takže proces značení byl skutečně neefektivní a nákladný. Skupina PKC Group zahájila spolupráci se společností Cajo a nakonec přešla od používání dvou metod značení k jednomu nákladově efektivnímu specializovanému řešení pro značení kabelových svazků.

Skupina PKC je globálním dodavatelem automobilové elektroniky a jedním z předních světových výrobců kabelových svazků. PKC navrhuje, vyrábí a integruje kabelové svazky na míru, související architektonické komponenty, elektroniku pro vozidla, vodiče a kabely, zejména pro užitková vozidla a zemědělské a lesnické stroje. Skupina PKC je součástí skupiny Samvardhana Motherson Group, jedné z největších světových automobilových společností na světě.

Společnost PKC vyrábí kabelové svazky na zakázku pro své zákazníky a proces značení těchto kabelových svazků na zakázku byl poměrně neefektivní a nákladný. Pro značení bylo nutné použít dvě různé metody: CO2 laser a teplem smrštitelné trubičky. Laser CO2 pokrýval méně než 10 % všech používaných materiálů a zbytek musel být označen pomocí teplem smrštitelných trubiček. Použití teplem smrštitelných trubiček způsobuje řadu dalších ručních pracovních fází, protože je třeba je nařezat na správnou velikost, označit inkoustovou tryskou, navléknout na drát a zahřát pro smrštění. Ruční vícefázový proces zvyšuje pravděpodobnost chyby a způsobuje zbytečná rizika pro elektroniku dodávanou do automobilového průmyslu.

„Nedávno jsme vyvinuli specializovaná řešení značení pro různá odvětví, abychom lépe vyhověli potřebám zákazníků. Například v oblasti kabelů a kabelových svazků to znamená úzkou spolupráci s předními světovými výrobci, jako jsou PKC Group a Prysmian Group. Když společnost PKC přešla ze dvou samostatných technologií značení na jeden vláknový laserový systém Cajo, snížilo se tím množství samostatných pracovních fází, což umožnilo dosáhnout doby návratnosti kratší než 8 měsíců,“

Niko Karsikas generální ředitel společnosti Cajo

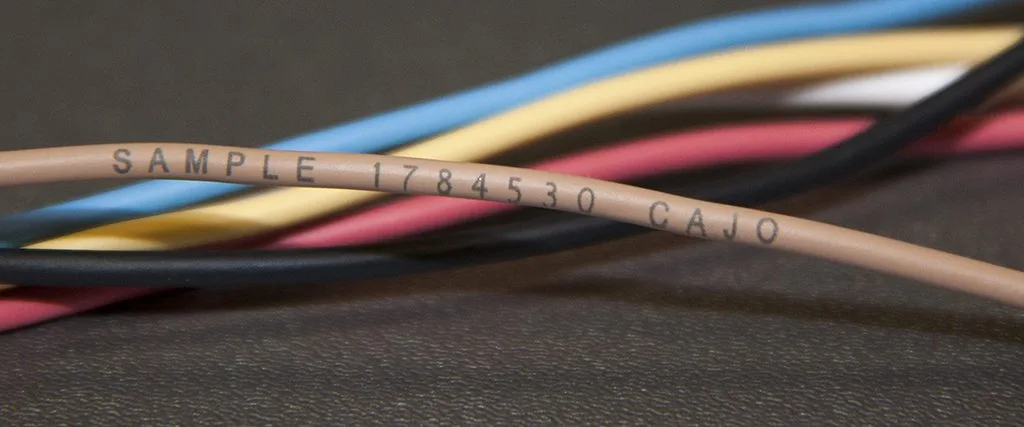

Příklad laserem značeného káblu

Cajo Vega for Cables

Společnost Cajo navrhla speciální řešení pro rychlé a nákladově efektivní značení kabelových svazků. Jeden vláknový laserový systém je schopen označit celý rozsah používaných materiálů. Soubor parametrů byl již definován pro přibližně 300 různých vodičů, což umožňuje rychlou implementaci v případě potřeby nových systémů po celém světě ve výrobních závodech PKC.

Speciální rozhraní pro značení kabelových svazků bylo navrženo ve spolupráci se společností PKC. Nyní obsluha místo hledání správných teplem smrštitelných hadiček načte čárový kód ze svazku kabelů a specializované uživatelské rozhraní CajoMark načte informace o objednávce přímo ze systému ERP společnosti PKC. Uživatelské rozhraní barevným kódem označí, který vodič je další, který má být označen. Jako celek tento proces minimalizuje možnost chyb a díky snadnému použití je schopen systém používat kdokoli.

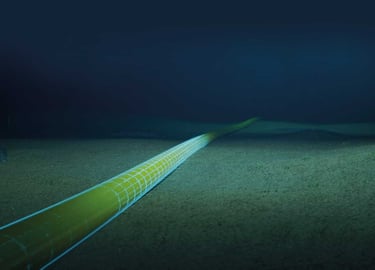

Rychlé a spolehlivé řešení značení podmořských kabelů

Společnost Aker Solutions již dříve používala laserový značkovací systém s jedním 100W laserovým zdrojem. Problémem však bylo, že značení probíhalo pouze na jedné straně kabelu. To v podstatě znamenalo, že když se kabel na mořském dně převaloval, značení se stalo neviditelným. Společnost Cajo rychle zareagovala na potřebu zákazníka a navrhla speciální řešení pro značení trubek a kabelů, které umožňuje značení každých 120 stupňů kolem kabelu.

Společnost Aker Solutions je celosvětovým poskytovatelem produktů, systémů a služeb pro ropný a plynárenský průmysl. Jedním z jejich hlavních produktů jsou podmořské kabelové svazky, což jsou kabely nebo hadice, které propojují povrchová a podmořská ropná a plynová zařízení pro řízení, napájení nebo vytápění. Poskytují elektrické a optické signály, elektrickou energii a hydraulické a chemické vstřikovací kapaliny do podmořské jednotky. Mohou také napájet podmořské posilování a kompresi a zajišťovat ohřev průtočného potrubí, aby se zabránilo tvorbě vosku a hydrátů, které by mohly zpomalit těžbu ropy.

Vytvoření trvalého značení s dobrým kontrastem na žlutém polyethylenovém (PE) plastu bylo poněkud náročné. Jeho povrch je kluzký, takže inkoustový tisk není trvanlivý a při manipulaci se může setřít. Pomocí inkoustového tisku také není možné vytvářet značky z různých úhlů pro kulaté předměty, jako jsou kabely.

Příklad laserem značeného káblu

Cajo Vega for Cables

Při výrobě pupeční šňůry se při vytlačování odlévá polyethylen, který pokrývá svazek kabelů. Podmořské pupeční šňůry jsou ze tří stran označeny souvislou čarou s názvem projektu, délkou v metrech a různými svislými čarami, které označují různé délkové míry. Jedna nepřetržitá výrobní dávka může vyrobit podmořský pupečník o délce více než 80 km (asi 50 mil).

Dříve společnost Aker používala laserový značkovací systém s jedním 100W laserovým zdrojem, ale problémem bylo, že značení bylo poměrně vybledlé a pouze na jedné straně kabelu – pokud se kabel na mořském dně převaloval, značení zůstalo neviditelné.

Specializované řešení společnosti Cajo Technologies pro značení trubek a kabelů bylo integrováno do výrobní linky společnosti Aker Solutions jako značkovací buňka. Obsahuje 3 jednotky laserů, které umožňují značení každých 120 stupňů kolem kabelu, a proto je značení vidět z jakéhokoli úhlu. Značení je také mnohem lépe viditelné s lepším kontrastem než dříve.

Značení různými metodami

Rychlá a spolehlivá výroba

Nová výrobní metoda je rychlejší než dřívější metody a zvyšuje rychlost ze 4 m/s na 10 m/s, což je více než dvojnásobek rychlosti dřívější metody. Spolehlivost procesu je na vysoké úrovni a proces může běžet nepřetržitě 24 hodin denně. Konstrukční životnost laserového zdroje je 100 000 hodin a systém je téměř bezúdržbový.

Laserová značící jednotka komunikuje se systémy MES (Manufacturing Execution System) a SCADA společnosti Aker: informace pro značení, které může být pro každý metr kabelu jiné, jsou přijímány ze systému MES a funkce značící stanice lze řídit a sledovat ze systému SCADA. Řešení je také flexibilní a vyloženě snadno se přizpůsobuje změnám. V případě potřeby lze každý laser ovládat po jednom.

Společnost Aker Solutions vypočítala, že doba návratnosti investice do této značící stanice je při zvýšené výrobní kapacitě kratší než 2 roky.

Společnost Ecoaims nahradila outsourcovaný proces značení laserem Cajo – Elektronické střelecké systémy používané i na olympijských hrách jsou nyní značeny nákladově efektivním laserem

Společnost Ecoaims vyrábí a dodává systémy elektronického značení laserovými značkovači společnosti Cajo Technologies, které jsou šetrné k životnímu prostředí. Vysoce kvalitní a cenově výhodné výrobky této rostoucí exportní společnosti s laserovým značením byly již dodány do více než 60 zemí a používají je nadšení hobbyisté a oddaní sportovní šampioni po celém světě.

Společnost Ecoaims je klíčovým inovátorem a lídrem na trhu optické sportovní střelby již od 90. let minulého století. Klíčem k úspěchu společnosti jsou špičkoví odborníci, úzká spolupráce se sportovci a organizátory akcí a flexibilní vlastní výroba.

Výrobky používají také běžkaři, myslivci, zábavní parky, úřady a vojenští záložníci. Laserové pistole a optické pistole jsou vhodné pro trénink střelby i pro závodní sportovce. Výrobky Ecoaims se snadno používají a jsou bezdrátové. Jsou bezhlučné a bezpečné pro sluch, což znamená, že není nutná ochrana sluchu. Cenově výhodný přesný sportovní systém umožňuje velký počet výstřelů potřebných pro efektivní trénink bez nákladů na střeleckou munici. Inteligentní systém střelby umožňuje trenérovi sportovce sledovat pohyb při míření a zásah na zobrazovacím zařízení.

„Od roku 2002 se naše systémy používají na všech paralympijských hrách. Naše pušky mají zvukový zaměřovací systém, který zrakově postiženým umožňuje střílet. Jsme jediným provozovatelem, jehož systémy byly schváleny pro použití v biatlonu pro zrakově postižené,“

Petri Matikainen generální ředitel společnosti Ecoaims

Příklad laserem značeného káblu

Cajo Vega for Cables

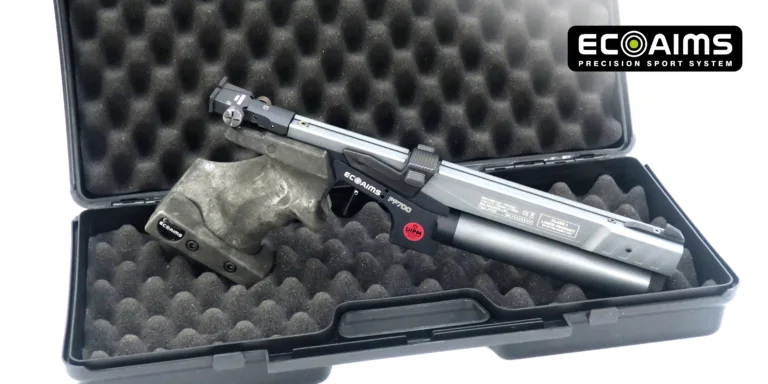

Elektronické střelecké systémy navrhuje a vyrábí společnost v Ylämylly ve východním Finsku. Inteligentní přesné systémy Ecoaims si již vydobyly své místo na špičce sportovního odvětví. Systémy používané i na olympijských a paralympijských hrách jsou od roku 2018 označeny laserem Cajo.

Více než 95 % obratu společnosti Ecoaims pochází z vývozu. Optické a laserové pistole, pušky, střelecké terče a další příslušenství dodala společnost již do více než 60 zemí. Elektronické střelecké systémy se používají například v moderním pětiboji a biatlonu jako součást tréninku a v různých dalších kombinovaných sportech, kde se elektronická střelba kombinuje například s překážkovými závody (OCR), orientačním během nebo CrossFitem. Společnost Ecoaims dodává systémy také loveckým klubům, policii a obranným složkám. Důležitým partnerem společnosti je nejprestižnější soutěž v oblasti sportu zdravotně postižených, paralympiáda.

Ecoaims vyrábí vysoce kvalitní laserové pistole mimo jiné pro moderní pětiboj a optické střelecké produkty pro zrakově postižené. Výrobky Ecoaims umožňují bezpečný, ekonomický a efektivní střelecký trénink a soutěže. Výrobky jsou bezpečné, protože k jejich výrobě nejsou potřeba žádné náboje ani jiné střely. Díky tomu je možné pořádat cvičení a soutěže kdekoli a kdykoli – i uprostřed města. Výrobky Ecoaims nevyžadují zbrojní průkaz a jsou bez emisí a hluku.

„Na každý konečný výrobek je třeba něco označit laserem, takže laserové značení je velmi důležitou součástí našeho podnikání,“ říká generální ředitel společnosti Ecoaims Petri Matikainen.

Starý způsob značení byl nahrazen profesionálnějším laserovým značícím systémem, který je automatizován jako součást výrobní buňky.

První laserový značicí systém Cajo byl do výrobního závodu společnosti Ecoaims dodán v roce 2018. Předtím byl proces značení zadáván jako služba. Když se společnost dostala do stavu zvýšeného růstu podnikání, bylo ekonomicky únosnější naplnit potřeby značení interně. První samostatné zařízení Cajo bylo pořízeno ve finském městě Ylämylly prostřednictvím distributora společnosti Cajo.

Když se laserové značení stalo pro operátory společnosti Ecoaims známým procesem nejprve díky školení laserových odborníků společnosti Cajo a poté díky praxi, byla společnost povzbuzena pozitivními zkušenostmi uživatelů a rozhodla se proces značení ještě více profesionalizovat. Dnes je laserový značicí systém Cajo Vega™, který společnost používá, integrován jako součást automatizované výrobní buňky.

Společnost Cajo nabízí jak samostatné laserové značicí systémy pro flexibilní a vysoce kvalitní značení polotovarů a hotových výrobků, tak snadno integrovatelné systémy pro rychlé a efektivní značení za chodu (MOTF) na výrobní lince.

„Ve starém systému byly označované výrobky nejprve nastaveny ke značení a poté ručně vyjmuty z přístroje. V novém systému robot automaticky umístí díl určený ke značení do nového přístroje a robot jej také odstraní. Po označení se díly zabalí do krabic,“ vysvětluje vedoucí uživatel a inženýr laserového značicího systému Ecoaims Teemu Kontturi.

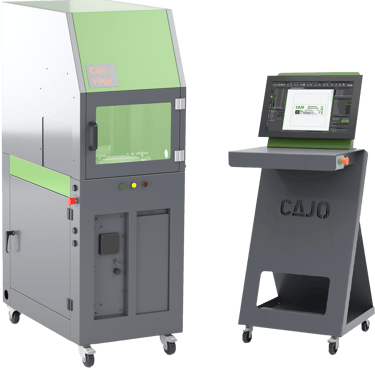

Systém Cajo Vega™ lze používat jako samostatný typ značicí jednotky oddělený od výrobní buňky nebo do ní integrovaný. Systém umožňuje označovat mnoho různých materiálů buď gravírováním, nebo bez porušení povrchu díky flexibilnímu a výkonnému laseru Cajo.

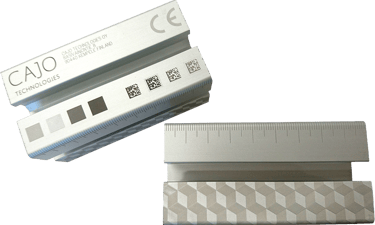

Značení Ecoaims se provádí především laserem na plasty a hliník. Pomocí značení lze výrobek dohledat a přizpůsobit podle přání koncového zákazníka. Samostatný ovládací stojan značicího stroje a snadno použitelný značicí software CajoSuite™ dokáží flexibilně vyhovět různorodým potřebám značení.

„Nejběžnějším značením je název výrobku, sériové číslo a značení vyžadované legislativou pro výrobky. Někdy může například klub chtít na výrobku své vlastní logo,“ vyjmenovává generální ředitel Matikainen.

Společnost Cajo nabízí jak samostatné laserové značicí systémy pro flexibilní a vysoce kvalitní značení polotovarů a hotových výrobků, tak snadno integrovatelné systémy pro rychlé a efektivní značení za chodu (MOTF) na výrobní lince.

Patentovaná technologie společnosti Cajo umožňuje přesné a trvalé značení výrobků na různých materiálech, například pro sériové, šaržové, sledovatelné a jiné identifikační značky. Podívejte se video o tom, jak rychle a přesně označuje účinný laserový značící systém Cajo různé značky výrobků na eloxovaném hliníku.

Spolehlivá systémová podpora Cajo pomáhá, kdykoli je zapotřebí laserových odborníků

Při výběru dodavatele strojů kladla společnost Ecoaims velký důraz na spolehlivou podporu. Pokud se u značicího systému vyskytnou zvláštní situace, je třeba neprodleně najít pomoc a řešení. Zastavení výroby na značicí lince by zpozdilo dodávky.

„Když máte místního partnera, je podpora pravděpodobně lepší a rychlejší. Pokud se vyskytnou problémy se značicím systémem, pak naše výrobky nelze poslat do světa,“ zdůrazňuje Matikainen.

Kromě zákaznické podpory chválí společnost Ecoaims dodavatele značicích strojů Cajo za vysokou kvalitu práce, dobrý poměr ceny a kvality a za dodržování ekologické udržitelnosti. Při značení výrobků laserem nevzniká odpad ani chemikálie nebezpečné pro životní prostředí. Systém Cajo Vega™ používaný společností Ecoaims je také jedním z nejdéle fungujících značicích strojů na trhu.

„Už název naší společnosti říká, že si vážíme životního prostředí a chceme v tomto oboru podnikání prosazovat ekologické hodnoty,“ říká Matikainen.

Popularita elektronické střelby roste a zvyšuje se počet laserových značek

Elektronická střelba je ekologický sport budoucnosti, jehož popularita roste mimo jiné díky bezpečnosti, snadnosti této činnosti a šetrnosti k životnímu prostředí.

„Tradiční kulová střelba je se všemi svými povolovacími procesy problematičtější než elektronická střelba. Navíc se tento sport dostal pod tlak stále přísnějších omezení týkajících se olova v chemické legislativě Evropské unie,“ vysvětluje Matikainen.

Popularita tohoto sportu a úspěšná cesta společnosti Ecoaims na vrchol sportovního odvětví vystřelily společnost k silnému obchodnímu růstu. V budoucnu se bude elektronické střelbě věnovat stále více lidí jako svému koníčku nebo budou v tomto sportu soutěžit, což znamená také zvýšenou potřebu značení. Ve skutečnosti bude budoucí investicí společnosti Ecoaims větší kapacita značení.

„O našich dalších potřebách jsme již se společností Cajo jednali a spolupráce má pokračovat. Máme také velkou chuť rozvíjet vlastní činnost a se společností Cajo jsme prošli opatření a potřeby vlastní výroby. Do budoucna máme zájem zejména o ještě rychlejší řešení značení,“ plánuje Matikainen.

Společnost TactoTek používá udržitelný laserový značkovací systém Cajo pro nákladově efektivní značení výrobků a dekoraci plastů

Vláknový laser je technologie, kterou lze použít k pozoruhodně flexibilnímu a cenově výhodnému značení plastových dílů. Na výrobek lze trvale vyznačit všechny potřebné informace o výrobním řetězci. Také ve společnosti TactoTek nahradilo laserové značení tradičnější metody, jako jsou etikety a inkoustové tiskárny.

Technologická společnost TactoTek bude v budoucnu laserové značení využívat ke značení výrobků ještě více. Společnost investovala do vláknového laseru Cajo Hercules Multimark™, který vyhovuje mnoha potřebám.

Společnost TactoTek je průkopníkem v oblasti konstrukční elektroniky. Přední společnost, jejíž inovativní výrobní technologie je licencována společnostem po celém světě. Společnost TactoTek vyvinula technologii IMSE®, což je zkratka pro Injection Molded Structural Electronics. Pomocí této technologie jsou tištěná elektronika a komponenty umístěny uvnitř vstřikované plastové struktury. Hotový trojrozměrný kus má různé přepínače, osvětlené ikony a řešení související s okolním osvětlením.

„Jednoduše je lze nazvat chytrými povrchy. Když je elektronika odlita přímo uvnitř plastu, je struktura lehčí, menší a tenčí,“ říká výrobní ředitel společnosti TactoTek Hannu Tiainen.

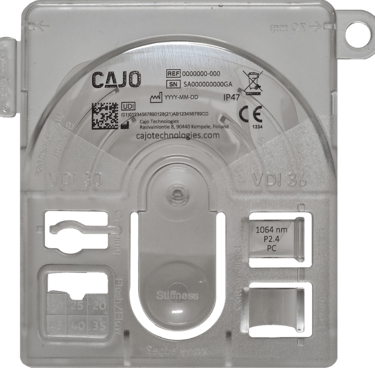

Průhledný plastový vzorek

Cajo Vega for Cables

Chytré povrchy navržené společností Tactotek lze instalovat například do automobilů, domácí elektroniky a moderních interiérů. Jako společnost, která předběhla svou dobu, staví TactoTek životní prostředí a udržitelnost do centra všech svých aktivit.

„Lehký výrobek, který dosáhl konce svého životního cyklu, lze stoprocentně recyklovat,“ říká Tiainen.

Když bylo rozhodnuto o správném typu laserového systému, pokračoval projekt nákupu a nakonec byl systém připraven k dodání společností Cajo společnosti TactoTek. Zaměstnanci společnosti TactoTek byli vyškoleni k obsluze laseru a jeho provoz se stal rutinní součástí každodenních činností společnosti. Laserový značicí systém fungoval dobře a ve zvláštních situacích byla výborně dostupná podpora.

Plán společnosti TactoTek spočíval v kombinaci dvou procesů pomocí laseru: značení plastového materiálu a řezání plastového materiálu. Nicméně ještě během plánování, co pořídit, se od funkce řezání upustilo a k potřebě se přistoupilo z univerzálnějšího hlediska. Nakonec byl společnosti TactoTek dodán systém Cajo Hercules Multimark™, který umožňuje vytvářet značení s vysokou kvalitou, svižností a snadnou úpravou. Laser lze používat mimořádně všestranně pro různé účely a z hlediska životnosti se jedná o jeden z nejdéle fungujících značicích strojů na trhu.

„Všechny kusy jsou změřeny a označeny. Pro nás i naše zákazníky je velmi důležité, aby byly k dispozici informace o cestě výrobku výrobním řetězcem. Se současným vláknovým laserem můžeme kromě značení provádět i různé dekorace, tedy ozdobné povrchy. Kromě toho laser umožňuje mimo jiné odstraňování materiálu z určité oblasti a ztenčování, které provádíme pro výzkumné účely,“ vyjmenovává Tiainen.

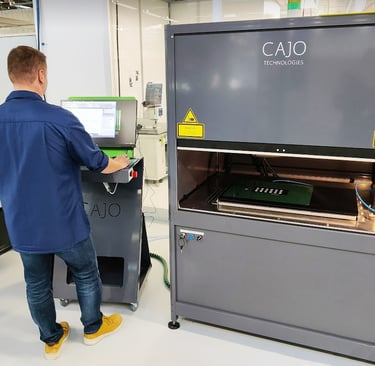

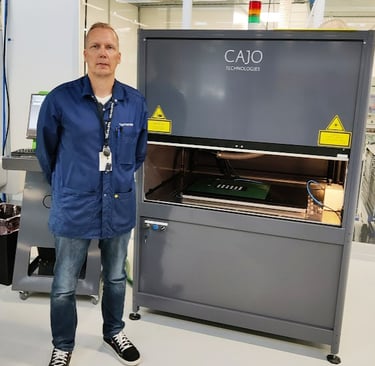

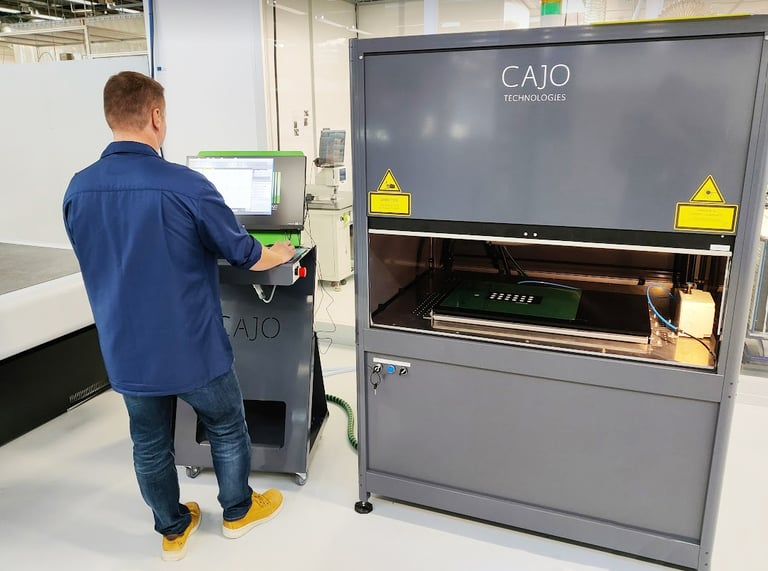

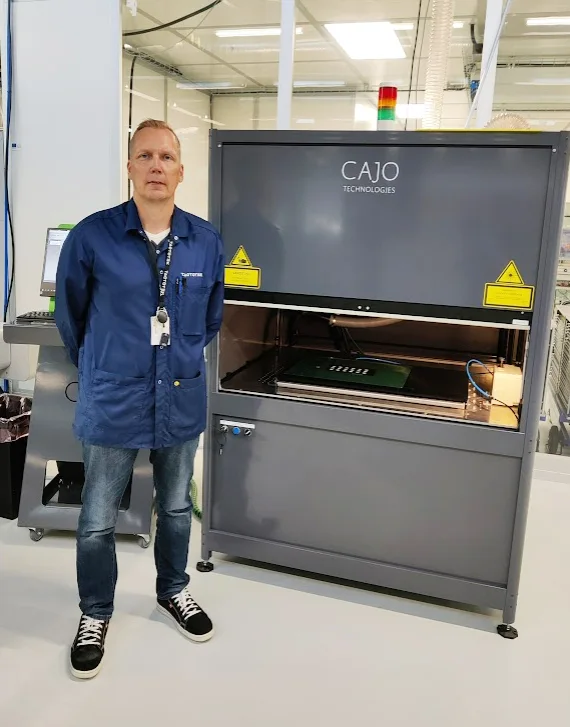

Vstupte do systému Cajo Hercules Multimark™ – vláknový laser zajišťuje, že informace o výrobním řetězci jsou vždy dostupné jak pro společnost, tak pro zákazníka

Podpora dodavatele stroje je ve zvláštních situacích výborně dostupná

Společnost Cajo Technologies, partner podobně ekologicky smýšlející společnosti, sdílí stejné hodnoty jako TactoTek. Udržitelné laserové značkovací systémy společnosti Cajo představují ekologičtější alternativu k tradičnějším metodám značení, jako jsou inkoustové tiskárny a etikety. Spolupráce mezi oběma společnostmi začala na pevných základech předchozích dobrých zkušeností.

„Zde v Oulu se zabýváme vývojem výrobků, různými prototypy a experimentálními malými sériemi pro výzkumné účely, ale v budoucnu také určitou sériovou výrobou. Naším cílem je však prodávat licence provozovatelům, kteří již mají potřebné vybavení nebo si je mohou snadno zajistit malými dodatečnými akvizicemi,“

Technologická řešení vyráběná technologií IMSE® spotřebují výrazně méně plastu a také produkují méně skleníkových emisí než tradiční podobná řešení. Kromě toho se při výrobě produktů využívá již existující průmysl.

Jinými slovy, společnost TactoTek vyvíjí výrobní technologie a prodává licence na návrh a výrobu výrobků a potřebné know-how předává své zákaznické společnosti prostřednictvím školení. Tyto pracovní fáze se označují jako IMSE® design a IMSE® builder.

Petri Matikainen generální ředitel společnosti Ecoaims

„Naše práce se řídí zcela jinými principy než v jiných konstrukcích elektroniky nebo mechaniky. Disponujeme rozsáhlými zkušenostmi a neustále sbíráme další data a informace, studujeme různé materiály a hledáme další materiály, které jsou s nimi nejlépe kompatibilní,“

„Nacházeli jsme se velmi blízko sebe. Jako sousedé jsme dlouho hledali synergii a přemýšleli, jak bychom si mohli vzájemně pomoci,“ vzpomíná výrobní ředitel Tiainen.

Společnosti TactoTek a Cajo Technologies proto budou spolupracovat i nadále. Až se bude v Oulu v budoucnu vyrábět i sériově, zvýší se i objem značení a zpracování materiálu.

„Laserové značení budeme v budoucnu využívat ve stále větší míře. V budoucích projektech a snahách je potřeba značení a společnost Cajo je pro nás vždy reálnou možností,“ říká Tiainen.

„Když jsme zaznamenali nějaké problémy, podpory, které se nám dostalo, byla vždy rychlá a dobrá. Byli jsme opravdu spokojeni s tím, jak společnost Cajo vždy okamžitě jednala, když to situace vyžadovala,“ pochvaluje si Tiainen a pokračuje: „Celkově je naše spolupráce úzká a hluboká. Oba jsme aktivní a máme vůli spolupráci prohlubovat.“

Prosharp Proshop se věnuje ledním sportům ve všech jejich podobách. Jejich cílem je zrychlit, zlepšit a zvýšit bezpečnost uživatelů při navrhování a broušení nožů bruslí. Jejich výrobky jsou hojně využívány např. mezi krasobruslaři a profesionálními hráči ledního hokeje v NHL, KHL a finské hokejové lize. Společnost Prosharp Proshop zkoumala vhodnou technologii značení pro označování a brandování svých nových nožů bruslí vyrobených na zakázku. Společnost Cajo byla schopna poskytnout řešení, které zároveň splňovalo kvalitativní standardy koncových zákazníků.

Společnost Prosharp Proshop se věnuje lednímu sportu ve všech jeho podobách. Jejím cílem je zrychlit, zkvalitnit a učinit bezpečnějším design a broušení nožů bruslí pro jejich uživatele. Úzce spolupracují s předními hráči v oboru. Vybavení Prosharp pochází ze Švédska, předního světového inovativního výrobce automatických přesných brousicích a tvarovacích strojů na brusle. Jejich výrobky jsou hojně využívány např. mezi krasobruslaři a profesionálními hokejisty v NHL, KHL a finské hokejové lize.

V rámci uvedení nových zakázkových nožů bruslí plánovaných na sezónu 2021-2022 zkoumal Prosharp Proshop vhodnou technologii značení pro kvalitní označení a branding nožů. Ze strany koncových zákazníků byla také jasná poptávka po přizpůsobení nožů např. logem týmu nebo označení osobních nožů hokejistů jejich jménem.

Průhledný plastový vzorek

Cajo Vega for Cables

Nová éra značení nožů bruslí

„Společnost Cajo má patentovanou metodu značení barevnými značkami bez příměsí. Umožňuje významnou přidanou hodnotu pro výrobce různých komponent a výrobků. Různé potřeby přizpůsobení také jednoznačně rostou a my je dokážeme velmi hospodárně uspokojit,“ říká paní Kati Liedes ze společnosti Cajo. „Spolupráce se společností Prosharp Proshop byla opravdu bezproblémová a efektivní. Jsme také velmi potěšeni možností podílet se na exportu domácích odborných znalostí na světové trhy“.

Společnost Prosharp Proshop testovala budoucí čepel s několika hráči finské mistrovské ligy a přijetí bylo vynikající.

„Testovací čepele společnosti Proshop používám již několik týdnů. Čepele mají jednoznačně výrazný rozdíl v plynulosti oproti jiným čepelím. Za QR kódem lze také pohodlně najít specifikace čepele a barevné označení je příjemným doplňkem,“ pan Juha Jääskä, HIFK.

„Díky klouzavosti nožů se moje bruslení vyvinulo plynuleji a úsporněji. Také zatáčení je pocitově svižnější. Laserový styling přináší pěkný doplněk ke vzhledu“, pan Lenni Killinen, Porin Ässät.

Společnost Prosharp Proshop provedla srovnání technologií a poměrně brzy skončila u technologie laserového značení. Ve výběrovém řízení pokračovali hodnocením zařízení pěti dodavatelů zařízení. Nakonec si vybrali značicí řešení Cajo Vega Lite™ od společnosti Cajo Technologies. „Společnost Cajo byla jediným výrobcem laserového značení, který byl schopen nabídnout řešení, jež zároveň splňovalo standardy kvality našich koncových zákazníků pro laserové barevné značení,“ říká Raimo Manninen ze společnosti Prosharp Proshop. „Značkovací software společnosti Cajo navíc poskytuje snadno použitelné řešení pro přizpůsobení našich výrobků a jeho obsah dodávky ve svém celku nejlépe vyhovoval našim potřebám.“

Značení nožů z ledních bruslí pomocí laserového značení Cajo

Značení vyrobené finskou popisovací technologií dokonale splňovalo jejich potřeby

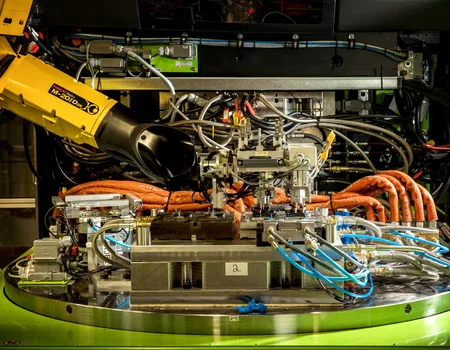

Společnost Ensto nabízí inteligentní řešení pro distribuční sítě a budovy. Kvůli novým projektům se objem značení značně zvýšil, ale zároveň se objevily problémy se stávajícími značkovacími systémy. Integrovatelný 20W vláknový laser Cajo Tailor Advanced™ byl ideální volbou pro splnění požadavků společnosti Ensto na značení. Vytváří vysoce kvalitní značení a odpovídá době cyklu celé výrobní buňky.

Ensto Group navrhuje a poskytuje spolehlivá a inteligentní elektrotechnická řešení a odborné znalosti pro distribuční sítě a budovy. Ensto Group je mezinárodní technologická společnost a rodinný podnik založený v roce 1958 se sídlem ve finském Porvoo. Dnes je zaměstnavatelem pro přibližně 1 350 nadšených odborníků v Evropě, USA a Asii. Neustálé zlepšování společnosti Ensto je založeno na udržitelné, efektivní a účinné výrobě.

Výroba konektorů SLIW byla z estonského závodu do Finska přesunuta přibližně před třemi lety. Pro značení výrobků se zde již dříve používalo jiné laserové značkovací zařízení. Po získání několika nových projektů se však objemy pro značení výrazně zvýšily. Současný poskytovatel laserového značení měl problémy se zajištěním odpovídající kvality značení a navíc nesplňoval dobu procesu značení požadovanou společností Ensto. To byl důvod, proč společnost Ensto začala vyhodnocovat možné nové poskytovatele značicích zařízení.

Průhledný plastový vzorek

Cajo Vega for Cables

Vyhodnocení popisovacích zařízení

Jejich poslední potřebou pro investici do zařízení byla aktualizace dvou stávajících označovacích buněk. Vybraným řešením značení byly integrovatelné 20W vláknové lasery Cajo Tailor Advanced™. Lasery byly integrovány do automatizované buňky, která má rovněž pět robotů. Samotná integrace proběhla hladce, ale objevilo se několik problémů v rozhraní mezi laserem a robotikou, což způsobilo zjevné výpadky ve výrobě společnosti Ensto. Po vyšetřování byl problém nalezen a společnost Cajo reagovala aktualizací softwaru prostřednictvím dálkového ovládání, což problém vyřešilo a výroba se mohla rozběhnout.

Společnost Cajo byla jedním z vybraných výrobců zařízení pro výrobu zkušebních vzorků. Klíčovými faktory pro hodnocení byla rychlost procesu značení a kvalita značení. Předvedení společnosti Cajo prokázalo společnosti Ensto dobrou kvalitu značení a schopnost provádět značení dostatečně rychle pro procesní okno společnosti Ensto. „Silnou stránkou společnosti Cajo byla také bezproblémová komunikace a skutečnost, že případná podpora je blízko. Operátoři mohou kontaktovat helpdesk přímo prostřednictvím ticketovacího systému, aniž by k tomu potřebovali svolení manažera,“ říká Tapani Ahonen, manažer vývoje.

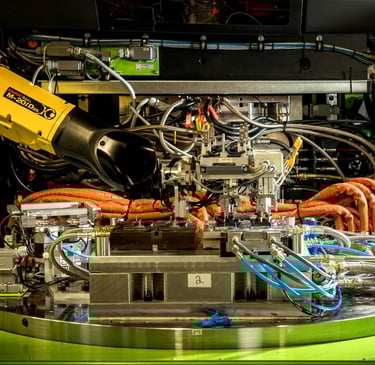

Umožnění rychlejšího a kvalitnějšího procesu značení pro společnost Ensto

„Po počátečních drobných zádrhelech nám lasery Cajo prokázaly lepší kvalitu značení a rychlejší značení než předchozí laserové značicí zařízení. „ uvádí pan Ahonen, který je zřejmě spokojen s tím, že nyní vybraná značicí zařízení drží krok s tempem celé výrobní buňky.

Oura Ring sleduje a měří fyziologické signály vašeho těla i vaše každodenní aktivity. Každý prsten Oura má uvnitř nainstalovanou desku plošných spojů. Tyto desky plošných spojů musí být označeny pro účely sledovatelnosti. Kromě toho, že společnost Oura chtěla na své výrobky umístit kvalitní trvalé označení, které by bylo čitelné z kódu, chtěla tento proces co nejvíce automatizovat. Společnost Cajo dodala řešení na klíč Cajo Vega™ s ochranným krytem.

Oura je chytrý prsten, který sleduje kvalitu vašeho spánku, reakce vašeho těla (například klidovou tepovou frekvenci, variabilitu srdečního tepu a tělesnou teplotu) a denní aktivity. Při vývoji inovativního prstenu společnost Oura Health zjistila, že každý výrobek musí být označen specifickými informacemi pro účely sledovatelnosti. Jejich řešením bylo označit desku plošných spojů, která je instalována uvnitř prstenu, tak, aby označení bylo viditelné z vnitřního povrchu a obsahovalo základní informace, jako je velikost prstenu, sériové číslo a země původu.

Výchozím bodem byla co největší automatizace procesu značení. To znamená, že údaje, které mají být označeny, by měly být automaticky načteny čtečkou čárových kódů Cognex a mělo by se zamezit ručním fázím.

Průhledný plastový vzorek

Cajo Vega for Cables

Automatizovaný proces značení

Kromě toho značí společnost Oura stejnými značkovacími systémy také kroužkové nabíječky. Nabíječky jsou z černě eloxovaného hliníku a proces je podobný jako u kroužkového značení: několik kusů se značí v jednom běhu a všechny potřebné informace pro značení jsou uvedeny na doprovodném štítku, načteny čtečkou Cognex a předány pro značicí laser.

Řešením od společnosti Cajo byl 20W vláknový laser Cajo Vega Advanced™, který je dodáván na klíč s ochranným krytem. Když je panel Oura Flex-PCB s 12 jednotlivými deskami plošných spojů vložen do laserového popisovacího systému, integrovaná čtečka čárových kódů Cognex naskenuje doprovodný štítek panelu. Tento štítek má datový maticový kód obsahující všechny informace, které laser potřebuje pro označení každého kusu specifickými informacemi.

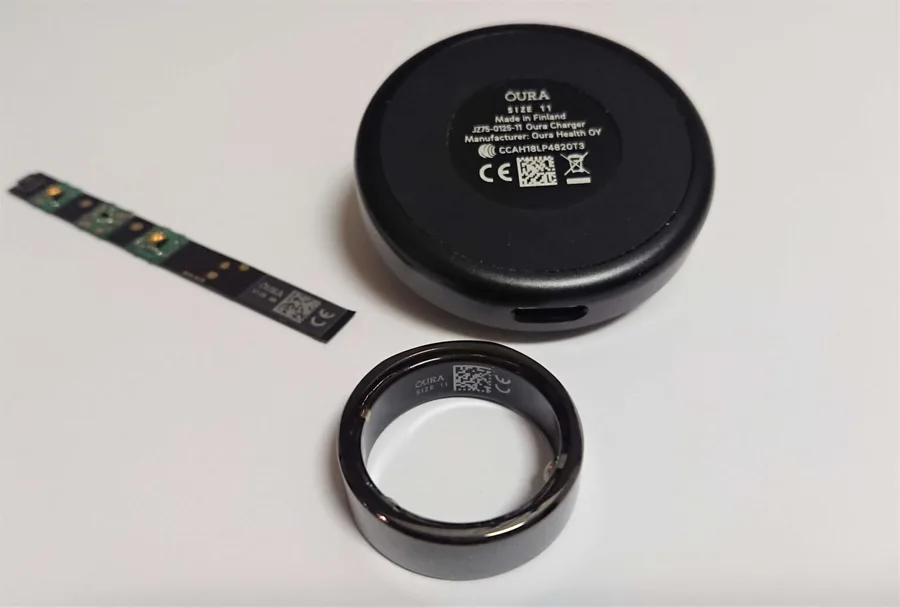

Laserové značení Cajo ve zdravotním prstenu Oura

Podle společnosti Oura se systém Cajo Vega™ osvědčil jako robustní a spolehlivé řešení pro značení výrobků na kroužku a nabíječce Oura. Vlastní softwarové řešení Cajo CajoSuite™ má dynamické zpracování dat, které zajišťuje správné a kvalitní značení za chodu pro každou variantu výrobku. Zákazník si také pochvaluje poprodejní služby společnosti Cajo: vyskytl se jeden případ vyžadující poprodejní servis, který byl velmi rychle vyřešen.

Společnost iLOQ je rychle rostoucí výrobce a vývojář digitálních uzamykacích systémů. Každý klíč musí být individuálně identifikován a identifikace se vztahuje k elektronice uvnitř klíče. iLOQ dříve označoval své klíče tradičním laserem, ale značení mělo tendenci při každodenním používání mizet. Společnost Cajo poskytla řešení s trvalým značením odolným proti oděru, které lze snadno spravovat pomocí značicího softwaru integrovaného do ERP systému zákazníka.

Společnost iLOQ je výrobcem a vývojářem digitálních uzamykacích systémů. Jejich elektronicky programovatelné digitální a mobilní klíče jsou napájeny samočinně a nepotřebují žádné baterie ani kabely. Každý klíč musí být individuálně označen a identifikace se vztahuje k elektronice uvnitř klíče. iLOQ používal k označení svých klíčů tradiční laser, ale značení nebylo odolné proti oděru a při každodenním používání mělo tendenci mizet.

Průhledný plastový vzorek

Cajo Vega for Cables

EMS ERP, přípravek a popisovací laser spolu komunikují

Ani to však nebyla největší výhoda pro zákazníka. Byla to integrace, kterou systémy Cajo umožňují mezi systémy iLOQ EMS ERP, stejně jako uživatelské rozhraní CajoMark a elektronický přípravek, který je určen k programování a polohování klíčů pro značení.

Podle testovacího inženýra společnosti iLOQ Harriho Nyyssönena jsou parametry vláknového laseru Cajo Vega™ (1064 nm) dokonalejší a značení na nerezové části klíče je trvalé.

Společnost iLOQ dosáhla úspory nákladů díky zlepšení procesu značení

Všechny systémy spolu komunikují: přípravek současně programuje klíče při jejich značení a uživatelské rozhraní CajoMark získává informace o konkrétních klíčích ze systému iLOQ. Laserový značicí systém tak automaticky ví, co má na každé klávese označit.

Obecně byl systém CajoMark navržen tak, aby byl uživatelsky co nejpřívětivější, což bylo zásadní i pro systém iLOQ. „Od umístění 60 klíčů do přípravku do okamžiku, kdy je vše připraveno a označeno, netrvá příliš dlouho,“ pochvaluje si pan Nyyssönen. Ve výrobních závodech v zahraničí se může obsluha měnit v každé směně a v uživatelském rozhraní nemohou být žádná další tlačítka, která by rozptylovala obsluhu stroje. „Toho, co jsme od systému původně chtěli, jsme dosáhli a jsme velmi spokojeni. Proces je plynulý a přesnost značení velmi dobrá“.

Úspora peněz díky vzdálenému přístupu

Pan Nyyssönen má na starosti procesy značení ve všech výrobních závodech po celém světě a je velmi spokojen s funkčností systémů značení. Vzdálený přístup byl klíčem k nastavení parametrů značení pro různé materiály a k úspoře tisíců eur na cestách.

Společnost iLOQ také značí své nové výrobky pomocí laserů Cajo. Pan Nyyssönen a jeho tým byli schopni definovat parametry laseru například pro nové černé klíčenky z ABS vyztužené skleněnými vlákny pomocí testovací matice parametrů, která je součástí značicího softwaru.

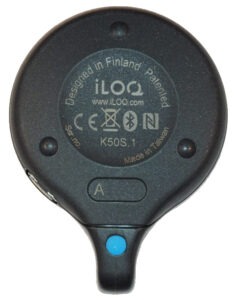

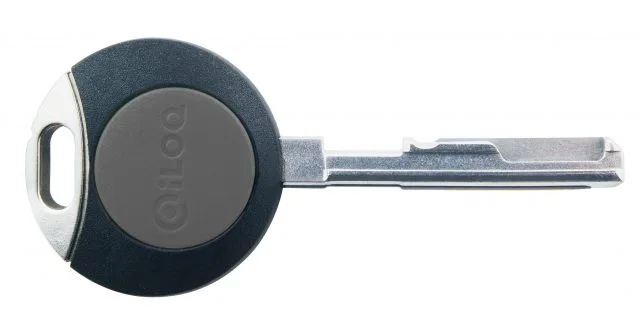

Nový klíč iLOQ (ABS vyztužený skleněnými vlákny), značení výrobku laserovým značícím systémem Cajo.

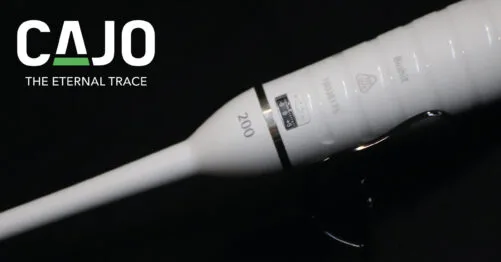

Společnost Sartorius Biohit se specializuje na výrobu ergonomických pipet a jejich jednorázových špiček. Pro společnost bylo prioritou vyvinout proces značení plastových částí pipet. Dříve používala dvě metody značení – tampónový tisk a tradiční laser, což značně zpomalovalo výrobní proces.

Společnost Sartorius Biohit Liquid Handling Oy je součástí skupiny Sartorius Group, která je předním mezinárodním partnerem biofarmaceutického průmyslu a výzkumného sektoru. Sartorius Biohit je společnost, která se specializuje na výrobu pipet a jejich jednorázových špiček. Jednotka společnosti Sartorius se sídlem ve finském Kajaani vyrábí mimo jiné mechanické a elektronické pipety pro použití v laboratořích. Již několik let společnost systematicky rozvíjí svou konkurenční výhodu prostřednictvím automatizace a optimalizace svých funkcí. Jedním ze směrů vývoje byl proces značení výrobků. Před několika lety společnost používala ke značení plastových částí pipet jak tradiční značkovací laser, tak i tampónový tisk.

Průhledný plastový vzorek

Cajo Vega for Cables

Přizpůsobené uživatelské rozhraní usnadňuje používání

Na začátku roku 2018 společnost uzavřela svou výrobní jednotku v Číně a přesunula své provozy do Finska. Společnost Sartorius věřila, že lepší efektivity výroby lze dosáhnout spojením vývoje a výroby produktů.

Podle vývojového inženýra Tera Tikkanena je uživatelské rozhraní šité na míru zákazníkovi jedním z faktorů, které ovlivnily jejich volbu: „Vytvoření uživatelského rozhraní proběhlo hladce na základě požadavků zadaných společnosti Cajo. Během vývoje jsme uživatelské rozhraní několikrát revidovali a výsledek byl přesně takový, jaký potřebujeme pro naši výrobu,“ říká. „Uživatelské rozhraní umožňuje automatický výpočet sériového čísla; zadáme informaci o sériovém čísle do označovacího displeje, software z výchozí hodnoty automaticky vypočítá množství určené množstvím šarže. Prostřednictvím softwaru lze také snadno určit, zda bude značení provedeno na spodní nebo horní straně výrobku.“

Snížení nákladů v továrně Sartorius optimalizací funkcí

Rozsah materiálů, které se značí tradičním značkovacím laserem, je omezený a použití dvou různých technologií značení na stejný výrobek výrazně zpomaluje výrobní proces. Při tamponovém tisku může být dokonce nutné provést značení dvakrát, aby bylo dosaženo požadovaného barevného odstínu. Poté je také třeba výrobek zahřát, aby vytištěné značení mohlo zaschnout a vytvrdnout.

Podle vývojového inženýra pana Tero Tikkanena bylo prvním krokem zahájení dvou různých projektů: hledat náhradu za starý laser a současně se v rámci projektu snižování nákladů pokusit zjistit, zda je možné částečně nahradit tampónový tisk laserovou variantou a zároveň zlepšit trvanlivost výrobku a ekologickou udržitelnost celého procesu.

První značkovací lasery Cajo byly uvedeny do provozu ve výrobní jednotce v roce 2015. Značené plasty jsou polypropylen (PP) a polyamid (PA). Odpadají tak další kroky a proces se stává ekologičtějším, protože nejsou potřeba žádná aditiva ani barviva. Značení není třeba následně zpracovávat; jako takové snese opakované autoklávování při 121 stupních a stírání na čisticí prostředky.

Hledáte řešení pro zefektivnění svých výrobních procesů? Společnost Cajo je oficiálním partnerem GS1 ve Finsku a známe standardy GS1, jako je například značení UDI.

Každá roleta Visor je ručně vyráběna na míru jako zakázková práce ve finském Kempele. Visor dodává zákazníkům jedinečná řešení a výrobky, které plánuje společně s odborníkem. Díky preciznosti, vysoké kvalitě a řešením orientovaným na zákazníka se společnost Cajo stala přirozeným partnerem společnosti Visor s cílem zvýšit efektivitu výroby.

Finská společnost Visor vyrábí designové žaluzie na zakázku. V letošním roce Visor slaví 50. výročí založení společnosti. Každý výrobek Visor je finský design oceněný Klíčovou vlajkou – symbolem udělovaným Asociací pro finskou práci jako uznání výrobku vyrobeného ve Finsku. Díky vlastnímu vývoji výrobků a patentovaným řešením spojovacích prvků se společnost Visor stala průkopníkem v oboru. Díky nejširšímu výběru upevňovacích prvků na trhu a vlastnímu vývoji výrobků Visor lze žaluzie instalovat na jakýkoli druh okenního a dveřního skla. Společnost Visor dokáže reagovat na potřeby například průmyslového zákazníka tím, že pro jeho výrobky přizpůsobí vhodný spojovací materiál. „Například továrně na výrobu oken můžeme dodat upevňovací prvek, který se k jejich oknu hodí jako ulitý,“ říká Tuukka Liukko, manažer továrny Visor. Mnoho výrobců používá pro své žaluzie a spojovací materiál hotové komponenty z velkoobchodů. To znamená, že řešení na míru nelze realizovat ve stejném rozsahu, jako to dokáže společnost Visor.

Průhledný plastový vzorek

Cajo Vega for Cables

Od etiket s logem po produkty s laserovým značením s řešením integrovaným do výrobní linky

Spolupráce se společností Cajo probíhá hladce. Manažer továrny Visor Tuukka Liukko považuje společnost Cajo za firmu, ke které je snadné přistupovat. Další pochvala patří profesionalitě a zkušenostem odborníků společnosti Cajo.

„Pokud je zákazníků více, vždy hrozí, že k profilu bude připojena špatná etiketa. Řízení stroje jiným strojem s plnou znalostí toho, co se má v každém profilu označit, toto riziko eliminuje,“ říká Liukko.

Laserové značení zvyšuje efektivitu výroby společnosti VISOR a snižuje počet chyb při značení loga

Spolupráce mezi společnostmi Cajo Technologies a Visor začala, když se Visor snažil najít alternativní způsob, jak označit své logo na svých produktech. Před navázáním spolupráce se společností Cajo se logo připevňovalo pomocí lepicího štítku na hliníkový profil žaluzií. Problémem této techniky bylo potvrdit, že každý výrobek je opatřen správným logem. Používalo se několik log, protože někteří zákazníci dostávají značkové výrobky na míru. Společnost Cajo byla vybrána jako partner, když se ukázalo, že k označení loga lze použít laserové značení. Vedoucí továrny Tuukka Liukko kontaktoval společnost Cajo a byl zahájen proces hledání vhodného řešení laserového značení pro potřeby společnosti Visor.

„Rozhodli jsme se rychle otestovat, jak bude značení fungovat,“ potvrzuje Liukko.

„Ve společnosti Cajo dokázali hned vyrobit vzorky, které rozuměly danému úkolu,“ pochvaluje si Liukko.

Na začátku spolupráce se společnost Visor právě chystala investovat do nového profilovacího stroje, který byl vyroben na míru potřebám společnosti. Díky tomu bylo možné laserový značící systém Cajo snadno integrovat jako součást výrobní linky. Laserový značkovací systém Cajo zvýšil rychlost výroby, zatímco automatizace slouží k potvrzení, že laserem označené logo je vždy správně a důsledně na správném místě.

Laserové značení zvyšuje globální efektivitu výroby

Společnost Visor ročně vyrobí přibližně 250 000 žaluzií, které si zákazníci objednávají ve Finsku i po celém světě. Kromě spotřebitelů slouží Visor také firemním zákazníkům. Při výrobě je však třeba mít na paměti, že konečnými uživateli výrobků vyráběných pro firmy jsou vždy běžní spotřebitelé. Přibližně polovina produkce žaluzií Visor jde na domácí trh. Další významnou cílovou zemí je Švédsko. Visor patří do skupiny Lumon, která vyrábí terasová a balkonová zasklení. Díky tomu je pro společnost významnou zemí konečných uživatelů také Španělsko. Kromě toho lze výrobky Visor nalézt například v Norsku, Spojených státech a Chile.

V současné době se stroje Cajo používají pouze k označování výrobků logy. Současný systém však umožňuje také laserové značení výrobků sériovými čísly. Zkušenosti společnosti Visor s laserovými značkovacími systémy Cajo jsou natolik dobré, že podobná řešení byla implementována i v dalších závodech skupiny. Například v továrnách, které patří do stejné skupiny Lumon, se technologie laserového značení Cajo používá k identifikaci výrobků ve finské Kouvoli a v Kanadě a Španělsku. Tyto továrny vyrábějí skleněné profily pro balkony a terasy. V automatizované výrobě sériové číslo vždy sděluje základní informace pro další fázi výroby, které lze z výrobku strojově odečíst. Stejně jako při laserovém značení log se tím zefektivňuje výroba a minimalizuje výskyt lidských chyb ve výrobním procesu.

„Díky laserovému značení sériových čísel zůstává výroba efektivní a v další fázi výroby lze hned zjistit správné informace a vyčíst je ze sériového čísla. Označení sériovým číslem také urychluje instalaci výrobků u zákazníka a usnadňuje zákaznickému servisu pozdější vyhledání informací o objednávce, pokud je to nutné,“ potvrzuje Liukko.

Vysoce kvalitní laserové značení log koreluje s kvalitou výrobků

U výrobků Visor je vysoká kvalita mimořádně důležitým kritériem. Vysoká kvalita je patrná již ve fázi návrhu. Všechny vyráběné produkty musí být funkční a odolné. Vysoce kvalitní výrobky Visor lze navíc individuálně vyrobit na míru podle potřeb zákazníka. Označování logem se musí řídit stejnými kritérii kvality jako výroba výrobků. Kvalitní označení logem je vypovídajícím znakem kvality výrobku.

„Při výrobě prémiových výrobků musí odpovídajícím způsobem odpovídat každý detail,“ potvrzuje Liukko.

Podívejte se na video jak vzniká značení systémem od CAJO.

Společnost Boliden je jedním z největších světových výrobců kovového zinku. Dříve používala k označování data a čísla šarže na svých zinkových tyčích inkoustový tisk. Problémem v jejich zařízeních je vysoká povrchová vlhkost a kolísání teploty mezi 80 a 110 stupni Celsia. Technologie společnosti Cajo prokázala, že bez ohledu na tyto problémy lze provádět vysoce přesné a otěruvzdorné značení. Řešení bylo navíc plně automatizováno pomocí robota dodaného partnerem společnosti Cajo, firmou ABB.

Společnost Boliden, pátý největší světový výrobce kovového zinku z hutí, již dříve používala k označování čísla šarže a data výroby na svých zinkových tyčích inkoustovou metodu. Metoda byla náročná kvůli povrchové vlhkosti a kolísání teploty mezi 80 a 110 stupni Celsia. Zinkové tyče se vlivem tepla ochlazují vodou, která by mohla na povrchu zanechat drobné vodní perly. To činí všechny ostatní metody značení nespolehlivými.

Průhledný plastový vzorek

Cajo Vega for Cables

Pro další zpracování výrobku je zásadní, že technologie Cajo umožňuje značení ekologicky nezávadným způsobem bez přísad a pigmentů.

Společnost Boliden Kokkola nahradila inkoustový systém integrovatelným laserovým značícím řešením Cajo

„Technologie společnosti Cajo umožňuje značení ekologicky šetrným způsobem bez přísad a pigmentů.“

Díky technologii společnosti Cajo lze provádět vysoce přesné a otěruvzdorné značení s jednotnou kvalitou bez ohledu na prostředí a povrch. Kromě toho lze pomocí snadno použitelného rozhraní snadno měnit umístění a obsah značení.

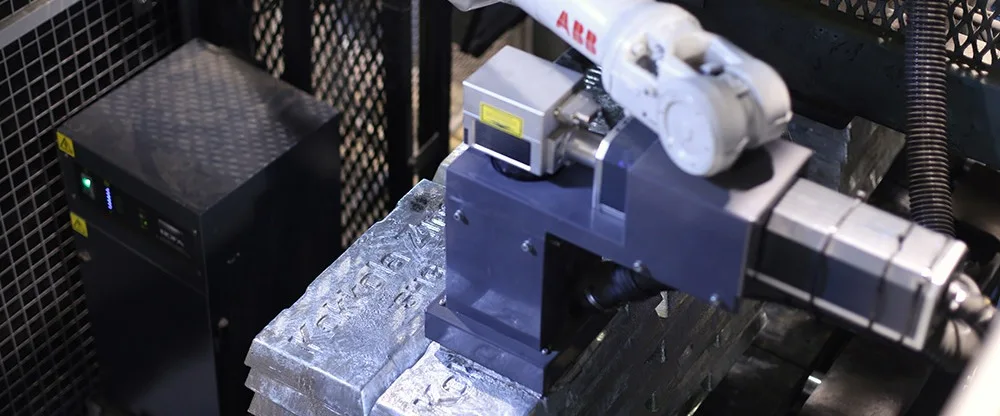

Řešením společnosti Cajo byl plně automatizovaný značicí systém integrovaný do výrobní linky zákazníka. Společnost Cajo Technologies dodala inženýring, instalaci a uvedení systému do provozu, zatímco robota dodal partner ABB.

Gerber Gear je americká značka, která se zabývá výrobou nožů, multifunkčních nástrojů, řezných nástrojů a vybavení, které řeší problémy a zachraňují životy. Společnost již používala laserový značkovací stroj, ale nebyla spokojena s častými poruchami stroje a špatnou kvalitou značení. Společnost Cajo byla schválena jako dodavatel nového značicího systému na základě série zkušebních značení. Jedinečná schopnost společnosti Cajo značit barvami na nerezové oceli bez přísad byla považována za hlavní výhodu.

Společnost Gerber Gear, přední světový dodavatel osobních nožů, multifunkčních nástrojů a dodavatel čepelí pro americkou armádu, používala zastaralou laserovou technologii od velkého výrobce laserů. Měli pocit, že jejich značení není dostatečně přesné, aby odpovídalo kvalitě jejich výrobků, a byli frustrováni častými poruchami stroje.

Průhledný plastový vzorek

Cajo Vega for Cables

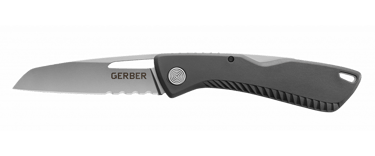

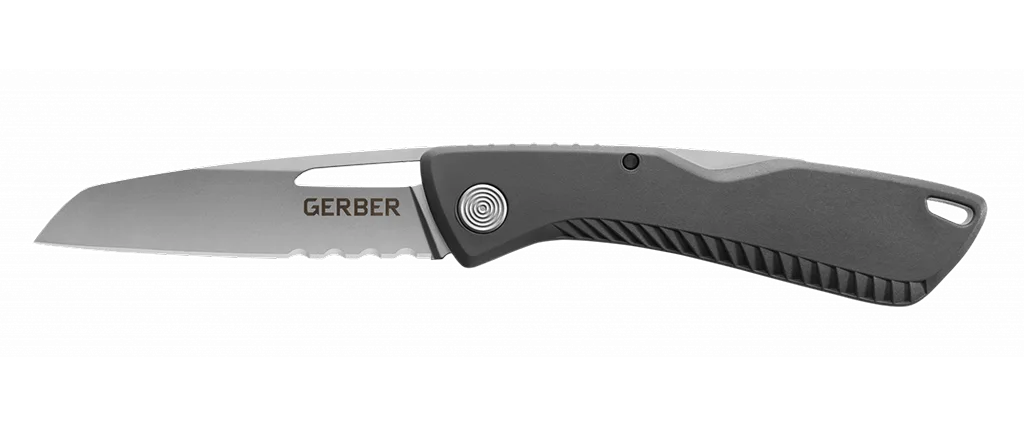

Společnost Gerber Gear aktualizovala možnosti značení čepelí pomocí laserového značícího systému společnosti Cajo

Společnost Gerber provedla pečlivý výběrový proces, při kterém bylo zváženo několik špičkových výrobců laserového značení prostřednictvím řady prototypových testů. Společnost Gerber Gear si nakonec vybrala společnost Cajo díky bezkonkurenční ostrosti a rychlosti značení laserem Cajo. Jedinečnou výhodu navíc představovala jedinečná schopnost laseru Cajo značit zářivé barvy na ocel, titan a chrom bez příměsí. Umožňuje společnosti Gerber Gear trvale značit plnobarevnou grafiku přímo na čepele.

Realizovaným řešením byly dva laserové značicí systémy Cajo nakonfigurované s automaticky rotujícím stolem. Tato modernizace jejich výrobní linky umožňuje novou úroveň rychlosti a přesnosti výrobního procesu společnosti Gerber Gear bez nutnosti údržby stroje nebo prostojů.

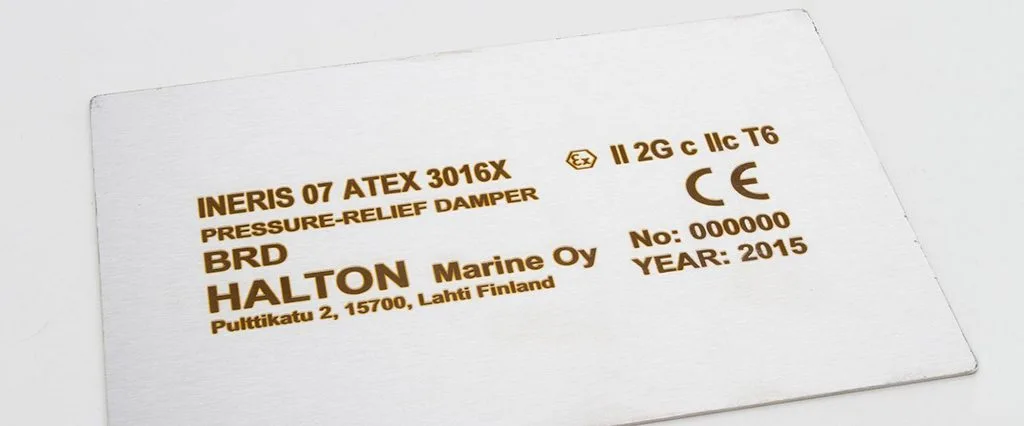

Společnost Halton Marine je světovým lídrem v oblasti technologií pro řešení vnitřního vzduchu v náročných prostorách. Její výrobky zahrnují označovací desky na míru podle potřeb zákazníka. Dříve byly desky vyráběny laserovou technologií CO2, která vyžaduje ionizaci. Řešení laserového značení poskytované společností Cajo nevyžaduje žádné přísady ani pigmenty, což společnosti Halton Marine přineslo přímé úspory.

Výrobky společnosti Halton Marine zahrnují popisované desky přizpůsobené potřebám zákazníka. Dříve se desky vyráběly laserovou technologií CO2, která vyžadovala ionizaci pomocí laserového spreje CerMark nebo podobného prostředku. Přísada zvyšovala provozní náklady o více než 5000 EUR ročně, což snižovalo návratnost investice. Vzhledem k tomu, že vláknový laser Cajo nevyžaduje ionizaci, jsou obchodní úspory značné. Řešení je ekologicky udržitelné, protože se nepoužívají žádná aditiva ani pigmenty. Značení provedené laserem Cajo je prakticky věčné a nemá vliv na kyselou odolnost materiálu. U 85 % desek společnosti Halton Marine se jedná o materiál odolný vůči kyselinám (EN 1.4404-1.4438). Patentovaná technologie značení Cajo umožňuje černé značení na nerezové oceli, což bylo pro společnost Halton Marine nejvyšší prioritou.

Průhledný plastový vzorek

Cajo Vega for Cables

Společnost Halton Marine nahradila CO2 laser laserovým značícím systémem Cajo

Za hlavní vlastnosti byly považovány také flexibilita a rychlost značícího zařízení. Objem značení společnosti Halton Marine se pohybuje kolem 50 000 desek ročně a pro různé komponenty může být k dispozici více než tucet různých značek. Laserové značící řešení společnosti Cajo urychlilo proces značení tak, že se zkrátil na 1/3 času potřebného u předchozího značícího řešení. Kromě toho má laserový značící systém Cajo snadno použitelné uživatelské rozhraní, které umožňuje rychlou změnu značících souborů.

Společnost Ponsse Plc – jeden z největších světových výrobců lesnických strojů pro těžbu dřeva – působí na trzích ve 40 různých zemích a téměř 80 % jejích čistých tržeb pochází z vývozu. Chtěla zlepšit svůj proces značení, protože náklady byly poměrně vysoké a také kvalita značení potřebovala zvýšit. Kromě toho chtěli vyhodnotit technologii značení, která by usnadnila tvorbu souboru pro značení.

Společnost Ponsse Plc je jedním z největších světových výrobců strojů na řezání dřeva. Výrobky PONSSE a jejich klíčové součásti navrhuje a vyrábí společnost Ponsse ve finském Vieremä. Společnost Ponsse – kótovaná na burze – působí na trzích s těžebními stroji ve 40 různých zemích a téměř 80 % jejích čistých tržeb pochází z exportu. Výroba je založena na myšlence, že se nikdy nedělají kompromisy na úkor kvality. Množství testů a kontrol kvality se v posledních letech výrazně zvýšilo.

Průhledný plastový vzorek

Cajo Vega for Cables

Nová technologie označování identifikačního čísla vozidla (VIN)

Celosvětová pandemie přispěla ke zpoždění instalace zařízení, ale uvedení do provozu proběhlo hladce na dálku z centrály společnosti Cajo. „V rámci školení k uvedení do provozu jsme se naučili potřebné věci a samozřejmě školení o bezpečnosti práce s laserem bylo důležité a užitečné jak pro mě, tak pro obsluhu,“ říká Selkälä.

Poměrně brzy diskuse vyústily v aplikační testy. Společnosti Cajo a Ponsse úzce spolupracovaly, přičemž laserové značení bylo optimalizováno tak, aby odpovídalo požadovanému výsledku. „Společnost Cajo byla schopna zajistit požadované environmentální testy, což vedlo k tomu, že byla vybrána jako dodavatel řešení pro značení. Také skutečnost, že výrobce zařízení je tuzemský, zvýhodňuje náš obchodní model. Jsme velmi rádi, že můžeme podpořit finské know-how používáním zařízení vyrobených ve Finsku,“ říká pan Heikki Selkälä.

Společnost Ponsse si pro značení čísel VIN vybrala laser Cajo

Identifikační číslo vozidla (VIN) je sériové číslo specifické pro dané vozidlo podle normy ISO 3779. Sada čísel a písmen obsahuje 17 znaků. Sériové číslo identifikuje vozidlo po celou dobu jeho životního cyklu. Číslo VIN je vyryto na rámu z mimořádně tvrdé uhlíkové oceli před lakováním. Prioritou bylo optimalizovat značení tak, aby bylo čitelné i po lakování a aby nevystavovalo lakovaný díl korozi.

Dříve se značení provádělo pomocí bodového pera a hřebíkovačky. Společnost Ponsse chtěla proces značení vylepšit, protože náklady byly poměrně vysoké a kvalita značení také potřebovala zvýšit. Kromě toho chtěli vyhodnotit technologii značení, která by mohla usnadnit zhotovení značicího souboru. Když vyhodnocovali laserovou technologii jako jednu z možností, kontaktoval společnost Cajo vedoucí vývoje výroby společnosti Ponsse pan Heikki Selkälä.

„Spolupráce s jedním z největších světových výrobců lesnických strojů pro pořez na délku byla od začátku bezproblémová. Spolupráce s firmou Ponsse nám ukázala jejich odbornou způsobilost a firemní hodnoty – blízkost k zákazníkovi, poctivost, inovace a „Ponsse-spirit“, se kterými jsme se také snadno ztotožnili. V oblasti automobilového průmyslu obecně roste poptávka po značení sledovatelnosti výrobků. Cílem společnosti Cajo je poskytovat svým zákazníkům nejlepší možná řešení značení, která splní jejich požadavky na sledovatelnost,“ poznamenává generální ředitel společnosti Cajo pan Niko Karsikas.

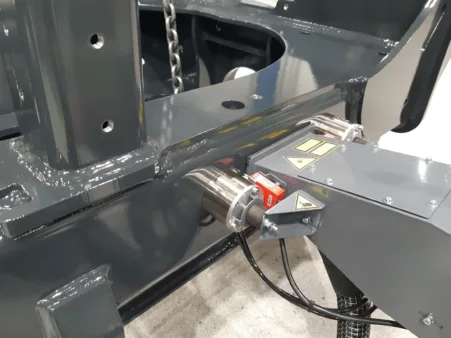

Řešení značení dodané společnosti Ponsse zahrnovalo pohyblivou značící jednotku Cajo Tailor™ 100W s vláknovým laserem ovládanou operátorem. Značící hlava je umístěna pomocí magnetického upevnění na karoserii vozidla. Jednou z významných přidaných hodnot pro zákazníka bylo, že se zbavil hluku způsobeného předchozími metodami značení.
